マルチビーム測深ソナー 深浅測量システム

≫深浅測量システム

・短時間に、高精度かつ高密度の深浅データを取得することが可能
・施工の高品質化が期待

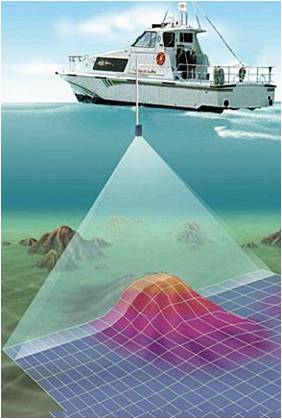

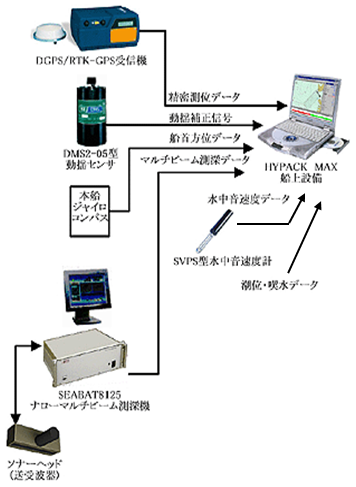

システムイメージ図

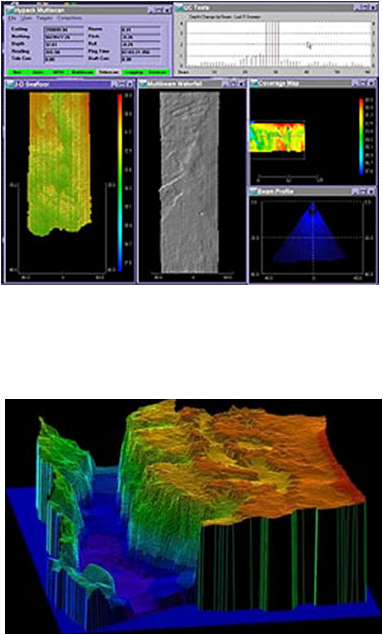

測量船上のモニター例

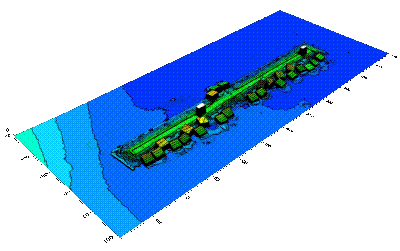

測量成果例(鳥瞰図)

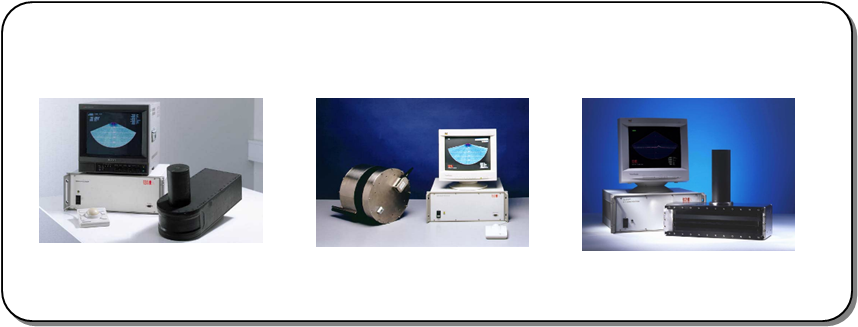

代表的なマルチビームソナー(RESON社製)

SEABAT9001

SEABAT8101

SEABAT8125

周波数 240kHz
測深幅 水深比7.4倍
周波数 455kHz
測深幅 水深比3.5倍

被災したケーソンの測量結果例

周波数 445kHz
測深幅 水深比2倍
